一、設備描述
1、我們的

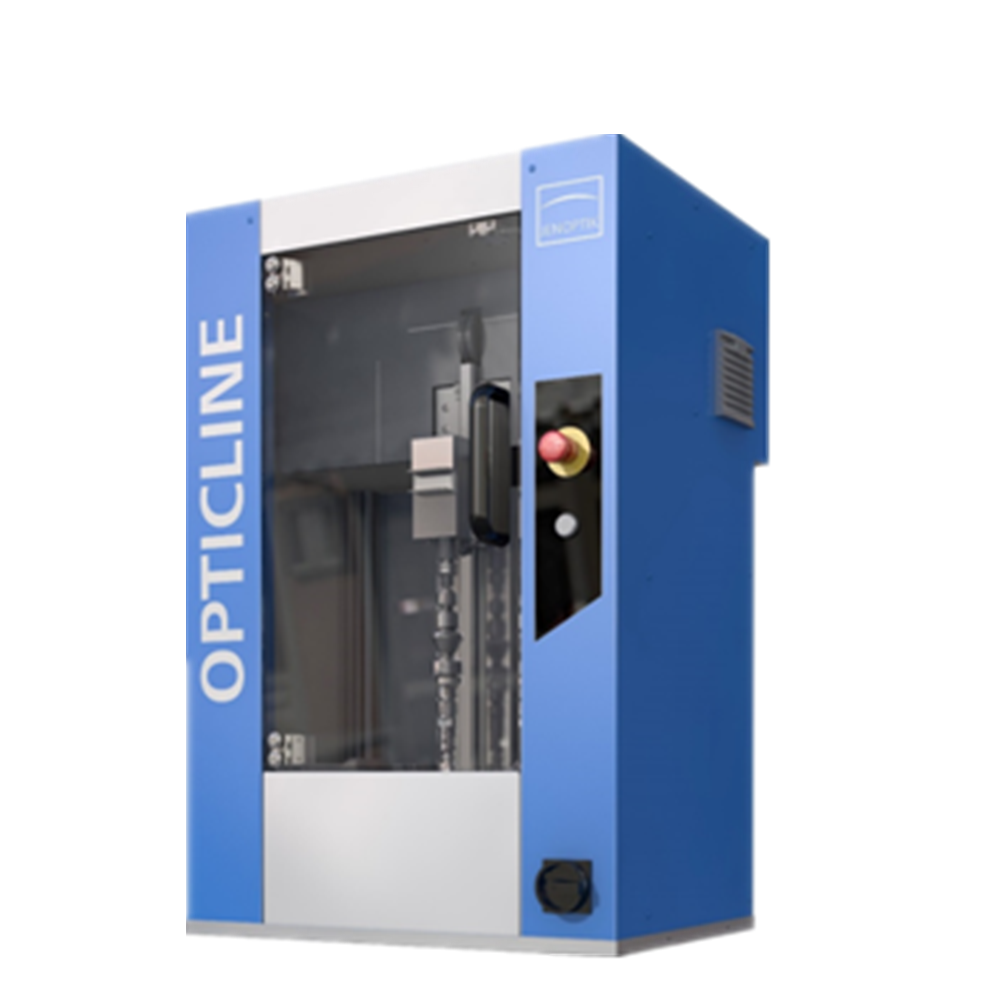

Opticline 測量解決方案可用于測量各種軸類工件,有多種多樣的分析選項和眾多的應用領域。采用快速、非接觸光學測量原理,測量特別靈活、可重復而且精確。
2、軸類光學測量機經過多年的技術積累,我們已擁有行業最全的解決方案及規格型號的設備,客戶群體遍布各個行業。
CS系列光學機已在世界各地成功實施的解決方案
3、車削件和精密車削件
4、汽車工業的部件,例如凸輪軸、電機軸、傳動系、轉向系部件和渦輪增壓器等
5、金屬加工領域的坯件和沖壓件
6、醫療技術領域的精細工件,例如植入體、骨螺釘和醫療工具、注射器等
7、噴嘴和噴射技術
8、軸承工業的部件
9、渦輪機和應急發電機組
10、紡織和印刷工業的零件
11、航空航天領域的應用
12、氣動和液壓部件,例如泵、閥芯
13、各種各樣的電機,例如用于風機、家用電器、伺服或驅動系統的電機
14、軟件中,根據工藝控制卡的要求在工件輪廓圖形上進行被測尺寸的編程工作,保存編寫好的測量程序,后續只要調取被測工件的程序啟動測量即可,最后打印測量報告。
二、設備信息
1、工作原理介紹:
Angle encoder工件被裝夾于儀器上,儀器通過照相機系統對整個工件進行斷層掃描,工件外輪廓被記錄在測量軟件中,根據工藝控制卡的要求在工件輪廓圖形上進行被測尺寸的編程工作,保存編寫好的測量程序,后續只要調取被測工件的程序啟動測量即可,最后打印測量報告。
2、基本信息
設備名稱及型號 |
數量 |
主要規格 |
軸類光學測量機CS305Pro |
1臺 |
測量能力 標準頂尖之間******測量長度:300mm ******測量直徑: 50mm
工件尺寸 ******長度:300mm ******直徑:90mm ******工件重量: 15kg |
3、設備功能
(1)可測量特性尺寸
(2)直徑測量
(3)長度測量
(4)圓度測量
(5)跳動度測量
(6)圓柱度測量
(7)根據不同幾何元素綜合計算相關尺寸位置
(8)公制螺紋, 細牙螺紋, 英制螺紋測量
(9)倒角角度
(10)直線度
(11)對稱度
(12)平行度
(13)同軸度、同心度
(14) R圓弧半徑
(15)線輪廓度
(16) 相位角
(17) 偏心量
4、可完成的測量項目
尺寸測量 |
形狀測量 |
長度測量 |
螺紋測量 |
輪廓形狀 |
長度 |
直線度 |
徑向跳動、徑向全跳動 |
尺寸 |
自由輪廓 |
直徑 |
圓度 |
端面跳動、端面全跳動 |
形狀 |
公差帶 |
半徑 |
圓柱度 |
直線度 |
|
|
角度 |
|
對稱度 |
|
|
|
|
平行度 |
|
|
|
|
同心度 |
|
|
|
|
同軸度 |
|
|
三、軟件介紹:
1、軟件基本操作功能
(1)自動標定過程自動監控
(2)輪廓投影和縮放功能
(3)直接在輪廓投影圖上進行測量計算
(4)直接在輪廓投影圖上編制CNC測量程序,編制程序時友善的引導式編程界面,編程出錯時系統會自動報警提醒。
(5)可以調入CAD設計的DXF格式工件輪廓文件
(6)能簡單生成富有個性的測量報告_PDF、CSV、Q-DAS(選配)
(7)自動保存測量結果報告
(8)一鍵式自動優化測量程序,可以減少測量時間
(9)軟件管理員賬戶可以設置只對于操作工的測量賬號,確保測量程序不被無辜篡改
(10)可以設置引導式測量流程
(11)軟件界面:
四、主要參數:
序號 |
技術參數 |
數值 |
1 |
測量精度 |
根據DIN EN ISO 10360/ VDI/VDE 2617標準允許的******測量誤差。 |
2 |
直徑: |
(1.3+D[mm]/100)mm |
3 |
長度: |
(3.5+L[mm]/100)mm |
4 |
重復性精度 |
標準件25次重復性測量 |
5 |
直徑Diameter |
0.5 um |
6 |
長度Length |
2.5 um |
7 |
分辨率 |
/ |
8 |
直徑Diameter長度Length |
≤0.2 μm |
9 |
旋轉軸 Rotation |
0.0018° |
10 |
外形尺寸Overall dimensions |
|
11 |
設備外形尺寸Overall dimensions(不含電腦not include the cumpuer) |
690*570*1070 |
12 |
設備重量weight |
125kg |
13 |
電器數據Power Supply |
|
14 |
工作電壓voltage |
200-240 V |
15 |
電網頻率power frequency |
50/60 HZ |
16 |
******消耗功率power consumption max. |
1.5 kw |
17 |
用戶方保險電流 Safety Current |
16A |
五、測量系統計算機:
1、英特爾處理器Computer system with Intel Processor:
2、立式機箱(防護等級IP20)Midi-Tower, IP20
3、Windows 10多國語言系統Microsoft Windows 10 professional, Multilanguage
4、DVD刻錄DVD-writer for data backup
5、專用測量和控制單元Special hardware for measuring data acquisition and machine control
6、以太網卡10/100/1000MBit,USB2.0,DVI/VGA顯卡Interfaces: 1x Ethernet 10/100/1000MBit, USB, 2x DVI/VGA
7、22寸顯示器,鍵盤和鼠標22”TFT display, keyboard, mouse
8、軸類零件光學測量機專用軟件Tolaris Optic
六、硬件介紹:
